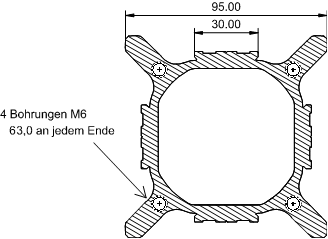

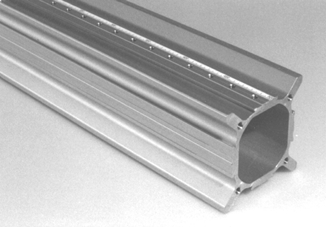

Multifunktionsprofil X-SpS
In die Nuten können sehr praktische Maßskalen eingeklebt werden.
- Hochwertiges, harteloxiertes Aluminiumprofil
- Volle Kompatibilität mit dem bekannten Aluminiumprofil der Serie X95
- Nennweite 95 mm, 6,5 kg/mtr
- In beliebigen Längen und schwarz eloxiert lieferbar
- Mit M6-Endflächenbohrungen
- Längsbohrreihen wie in der Abbildung auf Wunsch
- Sonderlängen jederzeit auf Anfrage
- Integriertes 30mm-Profil für optische Justageaufbauten
- Nut für kippelfreie Direktmontage der Reiter und der selbstklebenden Skalen
- Verstärkte Wandung mit Bohrnut für schnelle, preiswerte Verschraubungen
- Lieferbar mit 25mm-M6-Gewindereihe
In die Nuten können sehr praktische Maßskalen eingeklebt werden.
Technische Daten siehe Abbildungen rechts
Trägheitsmomente Jx/JD 260 x 104 mm4
Verdrehspannung J0 1,4 kg cm2 pro cm Länge
Elastizitätsmodul E 75 kN/mm2
Toleranzen Biegung 0,5 mm/m
Drall 0,6 mm/m2
Normalgerichtet nach DIN 1784
Bestellnummer.: X-SpS-xxxx (xxxx=Länge in mm)
_______________________________________________________________________________________________________________________________
Reiter für integriertes Profil
Vielseitig verwendbar:
• als Quertranslator
• als z-Versteller
• als feiner x-y-Versteller
• in Verbindung mit Flachprofil überall einsetzbar
Harteloxiert, schwarz
Die gefederte Andruckleiste ermöglicht ein Lösen und Verschieben
des Reiters ohne Wackeln.
Querbohrung für Anschlag- und Verbindungsstangen,
z.B. für Linsengruppen-justage vorhanden
Mittenbohrung für Ø12-14mm Stangen
(Sonderbohrungen auf Anfrage jederzeit möglich)
Abmessungen siehe Abbildung
2x M6 und 4x M4 Gewindebohrungen mit
je 25mm Abstand. Andere Bohrbilder
auf Anfrage jederzeit möglich.
Nennweite 30 mm, Aluminium
Auf Anfrage (siehe Vordruck)
sind jederzeit andere
Bohrungsabmessungen möglich
Lieferung mit 2 Rändelschrauben
Bestellnummer.: R30 - 1
_______________________________________________________________________________________________________________________________
Möglicher Einsatz:
• Für einen Quertranslator mit einfacher Montage auf Standardreiter (Abb. 9)
• Flexible Montage z.B. auf jedem 25mm-Lochraster möglich
• Montage auf z-Verstellerwinkel
(Abb. 11) möglich
• Zur Realisierung vielseitiger Verstellmöglichkeiten
• Für x-y-Versteller mit 40mm-Profil
(Abb. 18)
Edelstahl Nennweite 30mm
Längen 139 mm und 40 mm
Abmessungen siehe Abbildung 10
Lieferung inklusive M6-Senkkopf-
Edelstahlschrauben
Bestellnummer.: F-SpS-40 (Länge 40mm)
F-SpS-139 (Länge139mm)
_______________________________________________________________________________________________________________________________

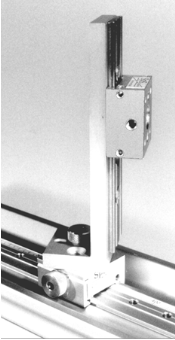

Der Winkel dient in Verbindung mit einem
aufgeschraubten Flachprofil (siehe Abb. 8)
als z-Versteller, der auf einen Universalreiter
(R-30, Abb. 5) geschraubt werden kann.
Mit dem Langloch ist dieser Winkel jedoch
auch flexibel an jedem M6-Gewinde
anzubringen, z.B. auf 25mm Lochrasterplatten
oder dem X-SpS-Profil (Abb. 2), so daß
jederzeit eine Verstellmöglichkeit in dazu
senkrechter Richtung ermöglicht wird.
Der Winkel besteht aus
harteloxiertem Aluminium.
Abmessungen siehe Abbildung 12
Inbusschrauben zur Festmontage und eine
Rändelschraube für schnelle Handmontage
werden mitgeliefert.
Bestellnummer.: ZW – 1
_______________________________________________________________________________________________________________________________
Universell einsetzbarer Halteblock für Montagestangen
Standardmäßig für Ø12-15mm-Stangen vorgesehen, bitte Stangendurchmesser angeben.
Montierbar auf Universalreiter oder an jedem M6-Gewindeloch, z. B. Lochrasterplatten.
Schwenk- und verschiebbar
Der Klemmblock kann insbesondere als
Alternative zu teuren Reitern überall
verschraubt werden.
Auf dem X-SpS-Profil montiert ist er
über den Rand hinaus schwenkbar.
Abmessungen siehe Abbildung
Aus harteloxiertem schwarzem Aluminium
Eine Rändelschraube mit Unterlegscheibe und eine Klemmschraube für die Stange werden mitgeliefert.
Bestellnummer: KB – 1 - xx (Stangendurchmesser)
_______________________________________________________________________________________________________________________________

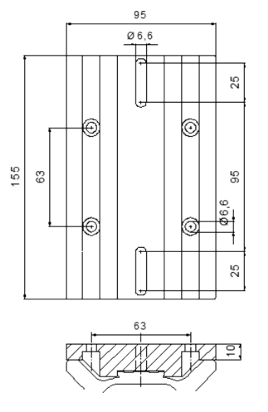

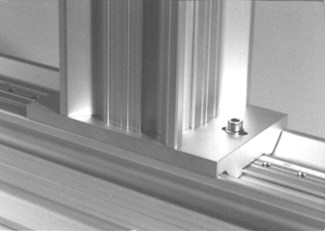

Zum Montieren von Gestellstützen und
vertikalen Verbindungen
aus X-SpS-Profilen
Durch ein Langloch an jeder Seite ist
jede Position innerhalb 25mm Lochabstand erreichbar.
Der T-Verbinder eignet sich insbesondere für eine preiswerte Realisierung von festen
Profilverbindungen wie Gestellstützen oder
Gestellbeinen.
Dabei ragt der Verbinder nicht über den
Rand des Profils hinaus.
Abmessungen siehe Abbildung
Aus harteloxiertem Aluminium
Inbusschrauben mit Unterlegscheiben
werden mitgeliefert.
Bestellnummer.: TV – 1
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Bestelloption
T-Verbinder-Bohrungen
Zum schnellen Montieren von Gestellstützen mit dem T-Verbinder empfiehlt es sich, die passenden Gewindebohrungen beim X-SpS-Profil gleich mitzubestellen.
Profilbestelloption: xx - T
Beispiel: X-SpS-2000 - T
_______________________________________________________________________________________________________________________________
Selbstklebende Skalen aus abriebfester und zugstabiler Aluminiumfolie
Die Skalen von 1mtr. Länge in
mm-Einteilung lassen sich leicht in die Nut des X-SpS-Profils (Abbildung)
einlegen und erleichtern jede Justage.
Alternativ haften sie natürlich auch auf jedem glatten Untergrund.
Die Klebeskalen haben ein Breite von 6,0mm.
Die 1mtr-Skalen werden einzeln geliefert.
Für eine Sub-mm-Einstellung von
Translatoren wie in den Abbildungen
steht unser Skalensatz mit Nonius zur
Verfügung (Abbildung). Er ermöglicht eine
Einstellgenauigkeit von 1/10mm.
Der Skalensatz besteht aus je 2 Stück Skalen
-50..+85mm, je 2 Stück -20..+20mm
und 2 Stück Nonius.
Bestellnummern.:
S - 1000 (Skala 1000mm)
S - S1 (Diverse Skalen mit Nonius)
_______________________________________________________________________________________________________________________________
Einsatz für Universalreiter mit M6-Gewindeloch.
(In der Abbildung neben dem Reiter liegend und eingebaut)
Der Einsatz ermöglicht Verschraubungen mit M6 Gewinde im Mittelloch des
Reiters.
Der Einsatz ist notwendig für die X-Y-Kombination der R30-Reiter oder
zum Aufschrauben des Klemmblocks.
Bestellnummer: GE – 1
_______________________________________________________________________________________________________________________________
Die Stangen bestehen aus Ø4mm Edelstahl,
6 Madenschrauben zum Fixieren werden mitgeliefert.
Zum gleichzeitigen Verschieben mehrerer Reiter für justierte Linsengruppen wie in der Abbildung oder als Anschlag einsetzbar
Das Set enthält je 2 Stück der Längen 100, 150 und 200 mm.
Bestellnummer: StM-4
_______________________________________________________________________________________________________________________________
Bohrreiter mit Bohrhülsen für M6-Gewindekernbohrungen im passenden Abstand von 25mm
Der Bohrreiter dient zum paßgenauen, schnellen Anfertigen zentrischer Gewindelöcher im X-SpS-Profil.
Lieferung mit 2 Bohrern
Bestellnummer: RB - 30
_______________________________________________________________________________________________________________________________
Passender, kompletter Gewindeschneidersatz
Bestehend aus Windeisen, M6-Einschnittgewindebohrer, 90°-Kegelsenker,
drei Bohrern und Schneidöl
Bestellnummer.: GS - M6
_______________________________________________________________________________________________________________________________
Zum bequemen Festziehen aller notwendigen Verschraubungen einschließlich der Madenschrauben für die Verbindungsstangen.
Set bestehend aus 2 Stück Sechskant Winkelschraubendreher und 1 Stück Sechskant- Kugelkopfschraubendreher (mit Handgriff)
Bestellnummer: KI - M6
